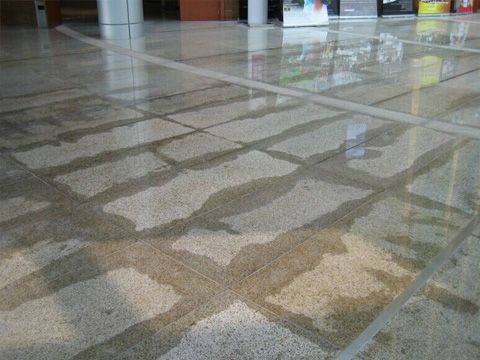

二、濕痕不干
形成的主要原因是受濕式施工方法中的水泥沙漿影響所致。因為水泥的成份中含有1%~2%的氫氧化鈉,由于其對水份的吸附性
很強,在潮濕的大氣中當(dāng)環(huán)境溫度高干35度,立刻形成具有腐蝕性的碳酸鈉溶液,結(jié)晶水常因溫度的變化而變化,但永遠(yuǎn)不會質(zhì)
乏,這就形成了濕痕不干的現(xiàn)象。預(yù)防的方法主要是對石材進(jìn)行防護(hù),使石材料具有防水性,以此阻隔空氣中的水份與石材或水泥
內(nèi)部物質(zhì)的接觸,降低其化學(xué)反應(yīng)條件;其次應(yīng)盡量避免采用水泥施|安裝屬材;后還要切實做好填縫工程和排水工程。處理已經(jīng)
出現(xiàn)的流痕,國內(nèi)外尚無行之有效的辦法,主要采用的補救措施是莊樹脂注入方法體沒有出現(xiàn)濕痕的部位顏色加深,以此調(diào)整兩者
之間的色差。
三、鹽類晶化
這種現(xiàn)象主要是因?qū)俑蓮妷A性的水泥與大氣中的酸性溶液反應(yīng)而成,碳酸鈉溶液通過石材的毛孔滲出到石材表面后,立刻與含
有碳酸的潮氣進(jìn)行中和反應(yīng),生成鹽類溶液,溶液中的水份干涸后,就形成鹽類晶化。遇水溶解就大面積出現(xiàn)。 預(yù)防首先要盡可
能避免采用濕式施工方法,其次用防護(hù)劑使石材具備防水件能,并切實做好填縫工程,外理鹽類晶化題的方法比較簡單,首先用刷
子將石材表面的白色粉末刷掉,再用大量清水徹底清洗殘留物,后進(jìn)行防護(hù)或在石材表面上用具有防水性能的拋光劑進(jìn)行拋光即
可。
四、石灰剝蝕
這種現(xiàn)象出自千尚未被碳酸化的石灰溶液滲透到外墻表面,很快和大氣中的二氧化碳反應(yīng),生成不易水解的碳酸鈣,成為一層永久
性的被薯層。這種現(xiàn)象主要發(fā)生在石材接縫處。在處理石灰剝蝕現(xiàn)象時,要先用酸性溶液溶解碳酸鈣,然后用水徹底清洗石材,后
采用防水樹脂進(jìn)行注入,以此陽擋石灰溶液的再次滲出。
五、霜凍破壞
此類現(xiàn)象主要是因石材內(nèi)部的毛細(xì)孔和裂痕所吸收的水份遇冷結(jié)冰所致。因為液態(tài)水結(jié)冰后體積膨脹率約在10%左右,這樣就對
石材內(nèi)部產(chǎn)生很大的壓力而脹裂石材,一些多孔的石材更易發(fā)生這類情況。
預(yù)防措施是將石材做防水處理,以減少石材內(nèi)部
的含水量。
六、苔蘚植物的生長
現(xiàn)象主要發(fā)生在石材內(nèi)部水份和有機質(zhì)含量高的部位,它會導(dǎo)致石材變色,降低石材的強度和使用壽命。預(yù)防措施首先要做好排水
工程避免積水;再加上應(yīng)用防護(hù)劑,使石材具備良好的防水能。對已出現(xiàn)的苔蘚應(yīng)先用工具將其鏟除,再用專業(yè)的清洗劑清潔,好
將石材做防護(hù)處理,防水并改善原有的排水設(shè)施。
七、化學(xué)腐蝕
這是由于工業(yè)廢氣家加上汽車排放的廢氣,使空氣中二氧化硫和三氧化硫的含量陡增的原因。溶于水中形成酸性溶液,可輕易地溶
解石材中的碳酸鈣,造成化學(xué)腐蝕,預(yù)防是施|前做好石材的防水,防止這些有害溶液進(jìn)入石材。 綜上所述,這些問題產(chǎn)生的原
因全是有害的離子溶液通過石材的手細(xì)孔自由進(jìn)出所致,在這個過程中,水成為這些有害物質(zhì)的載體和參與有害物質(zhì)化學(xué)反應(yīng)的主
要角色,所以對石材進(jìn)行防護(hù)處理主要也就是防水處理
解決方法
清除上述石材吐黃現(xiàn)象的方法可分為物理清除和化學(xué)清除二種。
物理清除:用拋光磨料將黃斑磨掉。但這一方法較適合于尚未安裝的平板石材,對于已安裝的石材或異型石材意義不大,而且費工
費料。
化學(xué)清除:鐵銹的主要成份是氫氧化鐵和氫氧化二鐵的混合物。因此只要材料與方法正確,采用化學(xué)清除是為簡便與經(jīng)濟的。傳統(tǒng)
的化學(xué)清洗劑主要有兩種,即由鹽酸,緩蝕劑,酸霧仰制劑,
活化劑等配制的鹽酸除銹劑和草酸除銹劑(草酸配制的飽和溶液)
。這兩種的優(yōu)點是清洗快,成本低,但處理后如果未及時用水沖洗或沖洗不徹底,往往事與愿違,未外理的不泛黃,處理過的地方
反而“舊病復(fù)發(fā)”,嚴(yán)重的會破壞石材的光澤度。
